Европейские трубы для водяного теплого пола

Типы труб для теплого водяного пола

Монтаж теплого пола в частном доме – сложное инженерное решение в системах индивидуального отопления. Потому, для реализации теплого пола потребуется не только наличие специальных знаний, но и правильный выбор материалов. Ведь одна малейшая ошибка может привести к огромным финансовым потерям от последствий потопа.

Трубы являются самыми уязвимыми элементами водяных теплых полов для частного дома в Москве. Поэтому далеко не все материалы, из которых производят трубопроводы, подходят для подобных систем отопления. Наиболее оптимальными вариантами материалов труб водяных теплых полов выступают:

• металлопластик;
• медь;
• PEX A,B,C;
• PE-RT.

Металлопластиковые трубы для теплого водяного пола

Этот тип труб для теплого водяного пола для частного дома состоит из 5 слоев:

• внутренний слой из сшитого полиэтилена;
• клеевая прослойка;
• алюминиевая фольга;
• клеевой слой;
• внешний из сшитого полиэтилена.

При этом верхний слой может быть из другого типа полиэтилена, чем внутренний. Клеевая прослойка выступает в роли связующего компонента слоя алюминия с сшитым полиэтиленом.

В зависимости от стоимости, труба может иметь алюминиевые слоя различной толщины: 0,2 мм для труб средней ценовой категории и 0,4 мм премиум сегмента. При этом первый вариант трубы более мягкий и легче поддается изгибу. По способу стыковки в трубах, алюминиевый слой бывает сварной или внахлест.

Металлопластиковые трубы используются в России с периода 90-х годов и уже успели доказать свою надежность. Однако значительная часть мастеров, боятся пользоваться металлопластиковыми трубами в виду возможного расслоения. Правда за прошедшие десятилетия технология их производства настолько изменилась, что подобные случаи бывают очень редко.

Кроме того, что алюминиевая прослойка в металлопластиковых трубах минимизирует их линейное расширение, она выполняет защитную функцию. Она предотвращает проникновение молекул кислорода во внутрь трубопровода, что в свою очередь защищает котел со стальным теплообменником и другие металлические элементы системы отопления от преждевременной коррозии.

Металлопластиковые водные трубы теплого пола, кроме всего прочего, обладают следующим рядом преимуществ:

• возможность выдерживания давления до 10 атм.;
• рабочая температура может достигать 95 градусов;
• удобство монтажа, поскольку материал хорошо держит заданную форму;
• высокий показатель теплопроводности.

Медные трубы для теплого пола

Несмотря на распространенное мнение, что медь непривередливый материал и не требует защиты, на самом деле это не так. Ведь для прокладки теплого пола используются специальные медные трубы «КупраТерм», которая покрыта специфической полимерной оболочкой. Это сделано для того, чтобы в процессе своего нагрева и, соответственно, расширения, медная труба не разорвала бетонную стяжку. По сути, полимерное покрытия выполняет роль компенсатора.

Для соединения медных труб чаще всего встречается компрессионный фитинг, состоящий из трех элементов:

• гайки;
• обжимного кольца;
• фитинга.

Недостатком подобного типа соединения выступает невозможность осуществления ремонта в случае обнаружения течи, поскольку эти фитинги одноразовые.

Прессовый фитинг выступает более удачным решением по сравнению с компрессионным. Он обеспечивает прочное неразборное соединение, которое прослужит столько же, сколько и сама медная труба. Однако для его применения потребуется наличие специального оборудования.

Стоит также иметь в виду, что в процессе монтажа медной трубы необходимо внимательно следить, чтобы она не проходила вблизи электрических линий. Это связано с тем, что медь чувствительна к воздействию ЕДС и при постоянном ее нахождении в электрическом поле, возникает постепенная коррозия.

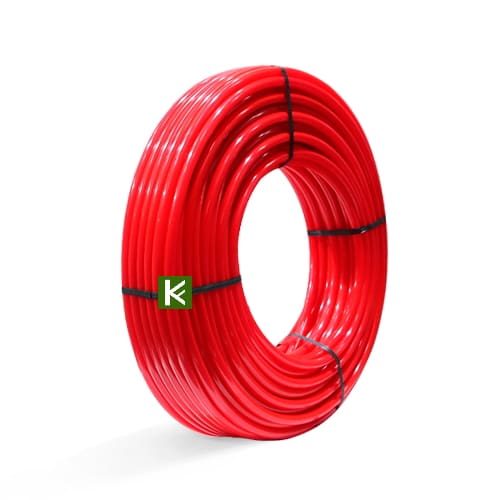

PEX трубы для водяного теплого пола

Материал Pex представляет собой модифицированный полиэтилен, который по сравнению с обычным полиэтиленом может использоваться в высокотемпературных системах.

Как правило, труба из сшитого полиэтилена трехслойная и состоит из следующих частей:

• сшитый полиэтилен;
• клеевая прослойка;
• кислородозащитный барьер.

Последний представляет собой специальное полимерное покрытие сложной структуры. Встречаются и пятислойные варианты PEX труб с дополнительной прослойкой сшитого полиэтилена и склеивающей прослойкой перед защитным слоем. Но, чаще всего, встречаются трубы с тремя слоями, поскольку они получаются более однородными.

Рассмотрим используемые специальные технологии сшивки межмолекулярных связей. Существует три основных методики сшивки внутренних структур полиэтилена:

• Метод A (пероксидный). Сшивка осуществляется за счет добавления в расплав полимеров специальных реагентов – пероксидов. Суть процесса заключается в том, что добавленные химические вещества выступают в роли катализатора, заставляющего отдельные молекулы полиэтилена связываться между собой.
• Метод B (силановый). Здесь также осуществляется добавление присадок, только в этом случае сшивка осуществляется за счет образования межмолекулярного моста из силанидов в структуре полиэтилена. Для полного завершения процесса, связке молекул требуется дополнительная обработка материала паром или горячей водой.
• Метод C (гамма излучение). Изменение структуры полиэтилена осуществляется за счет воздействия на его молекулы потоков электронов.

Следует отметить, что в первых двух методах получения PEX необходимо четкое соблюдение технологии производства, что сделать в реальных условиях достаточно трудно. Сложность исполнения третьего метода заключается в том, что тяжело постоянно контролировать расположение электрода для получения максимально сшитой трубы.

Методы сшивки – это различные способы достижения одной цели. Потому, прежде чем купить трубу водяного пола для частного дома в Москве, следует смотреть на репутацию производителя. И очень желательно наличие его официального представительства в России, ведь если в процессе монтажа будет обнаружен дефект, за него должен кто-то отвечать.

Сшитый полиэтилен PEX обладает высокой молекулярной памятью и имеет возможность восстанавливаться. И если, купить трубу водяного теплого пола для частного дома в Москве и в процессе монтажа на нее что-то уронить или наступить, ее можно легко восстановить. Для этого достаточно взять монтажный фен, нагреть участок трубы с изломом до 100-120 градусов и повреждения как не бывало.

PEX трубам характерен значительный показатель коэффициента линейного удлинения, который составляет 1000 мм на 100 м при нагреве на 50 градусов. Для борьбы с этим явлением, необходимо придерживаться двух правил:

• максимальная длинна петли PEX трубы при диаметре 16 составляет 100 м, для 20 диаметра – 120 м. А лучше всего ограничиваться 80 и 100 м соответственно;
• бетонную стяжку следует наливать, когда система смонтирована и находится под избыточным давлением. После истечения трех дней, стяжка высыхает на 50% и можно снизить давление в трубах теплого пола до рабочего. В результате, между стяжкой и трубой образуется зазор, которого вполне достаточно для свободного расширения полиэтилена.

PE-RT трубы водяного теплого пола

Молекула PE-RT разработана таким образом, что она не требует дополнительной обработки химикатами или облучения. Здесь имеется органическое вещество ряда алкенов – Октен, которое удерживает между собой блоки молекул основного полимера. Следовательно, упрощается технологический процесс, снижается цена трубы водяного пола для частного дома в Москве.

За счет упрощенной молекулярной структуры, PE-RT более эластичен, чем PEX и способен выдержать более сильные изгибы без возникновения изломов. Однако, из-за этого он также лишен эффекта памяти, что в некоторых случаях усложняет осуществление фитинговых соединений.

Несмотря на определенные преимущества PE-RT, трубе свойственны и некоторые недостатки. Здесь отсутствуют пространственные молекулярные связи и происходит сцепление и переплетение молекулярных ветвей. За счет этого PE-RT обладает несколько другими свойствами относительно сшитого полиэтилена. Так, если постоянно поддерживать температуру теплоносителя более 70 градусов, наблюдается тенденция к стремительному старению трубопровода. Соответственно, чем выше температура, тем раньше начинается излом.

Где купить трубы водяного теплого пола

Недорого купить трубы водяного теплого пола частных домов и коттеджей Вы можете в нашем интернет магазине kermi-fko.ru.

Постоянным и оптовым клиентам - скидки и бонусы!

Трубы водяного теплого пола в Москве с доставкой по всей России.

Мы всегда поможем подобрать оптимальные цены и материалы.

Пришлите любые данные на почту kermi-fko@mail.ru

или позвоните по тел.

Требования к трубам для теплых полов

Трубы для водяных теплых полов должны обладать такими качествами:

• прочность – трубы воспринимают нагрузку от стяжки пола;
• большой срок службы – водяной теплый пол монтируется на много лет;
• высокая теплоотдача – трубы должны эффективно отдавать энергию теплоносителя на отопление помещения;
• легкость монтажа;
• антикоррозионные свойства.

Исходя из этих основных требований и выбирают трубы для теплых полов. Конечно, немаловажным фактором остается цена на трубы.

Виды труб для теплого пола

Для водяных теплых полов применяют:

• трубы из сшитого полиэтилена;
• металлопластиковые трубы;
• медные трубы.

Могут применяться также стальные, нержавеющие и полипропиленовые трубы. Но они используются крайне редко и не удовлетворяют основным требованиям, предъявляемым к трубам для теплого пола.

Трубы для теплого пола из сшитого полиэтилена

Этот вид труб обладает высокой прочностью и стойкостью к перепадам температуры. Это достигается специальной технологией изготовления - сшивкой полиэтилена. Сшивка производится под давлением при помощи специальных реагентов. Для водяного теплого пола самыми оптимальными являются трубы PE-Xa, сшитые при помощи пероксида. Они обладают высокой плотностью (порядка 75%).

Трубы из сшитого полиэтилена способны выдерживать температуру 100-120ºС, что позволяет повысить температуру теплоносителя в системе. А, значит, и эффективность системы. Этому также способствует хорошая теплопроводность полиэтиленовых труб.

Трубы из сшитого полиэтилена обладают большим сроком службы. Это связано с несколькими факторами:

• высокая прочность – легко переносят гидроудары, не деформируются под действием температуры и давления;
• неподверженность коррозии;
• низкое гидравлическое сопротивление – гладкая внутренняя поверхность не дает задерживаться твердым частичкам в теплоносителе, благодаря чему трубы «не зарастают».

Трубы из полиэтилена обладают высокой гибкостью, что делает монтаж теплого пола быстрым и легким.

Невысокая цена на трубы из сшитого полиэтилена и их свойства обеспечивают им высокую популярность при выборе труб для теплого пола.

Металлопластиковые (металлополимерные) трубы для теплого пола

Металлопластиковые трубы обладают всеми необходимыми качествами для водяного теплого пола, объединяя в себе свойства металла и полимеров. Конструктивно они представляют собой многослойную структуру: внутренний полимерный слой, алюминиевая фольга, наружный полимерный слой.

Между основными находятся связующие слои клея, надежно соединяющие металл и пластик. В качестве полимерного материала, как правило, применяется сшитый полиэтилен. Внутренний слой полиэтилена обеспечивает высокие гидравлические свойства, защищает от коррозии и зарастания и придает трубам гибкость. Наружный слой защищает от внешних воздействий.  Алюминиевая фольга сваривается встык или внахлест, образуя цельную структуру по всей длине трубы.

Металлопластиковые трубы обладают такими свойствами:

• прочность;
• гибкость;
• сохранение формы;
• устойчивость к температурным воздействиям;
• низкий коэффициент температурного расширения;
• большой срок службы.

Медная труба для теплого пола

Медная труба для теплого пола по своим качествам является оптимальным вариантом. Она обладает такими свойствами:

• высокая теплопередача – медь является хорошим теплопроводником, поэтому трубы отдают максимум тепла на отопление;
• высокая гибкость – медные трубы позволяют выполнять изгибы малых радиусов;
• прочность, стойкость к повышенному давлению;
• высокая сопротивляемость коррозии.

Медные трубы позволяют создать наиболее эффективную систему отопления водяными теплыми полами. Единственным их недостатком является достаточно высокая цена.

Выбор труб для теплых полов

При выборе труб для теплого пола следует ориентироваться на их свойства, особенности системы отопления (при низкой температуре теплоносителя необходима максимальная теплопроводность труб). Немаловажным фактором является срок службы – трубы должны безаварийно работать  как можно дольше. Ведь иначе придется сбивать стяжку и монтировать всю систему с нуля.

Также, следует ориентироваться на доступность труб, сложность их монтажа и цену.

Какие трубы для теплого пола лучше использовать

Неудачным выбором будут полипропиленовые трубы и трубы из меди или нержавеющей стали.

Полипропиленовые трубы для теплого пола не подходят по нескольким причинам. Во-первых, из-за большой жесткости трубы, для монтажа теплого пола приходится выполнять большое количество сварных соединений на изгибах. А каждое соединение является потенциальным источником протечки.

Во-вторых, в местах сварки у полипропиленовых труб уменьшается сечение. Для теплого пола это опасное явление – из-за большой протяженности трубы система и так имеет большое сопротивление. Сужение увеличивает сопротивление и может привести к невозможности циркуляции теплоносителя по контуру.

Кроме того, полипропиленовые трубы обладают небольшим коэффициентом теплопроводности, то есть слабо отдают энергию теплоносителя в окружающее пространство. Это большой минус для водяных теплых полов.

Металлические трубы также не лучший вариант для водяного теплого пола. Высокая цена делает их применение экономически нецелесообразным. Они проигрывают современным полимерным трубам и по эксплуатационным параметрам. Таким как гидравлическое сопротивление, температурное расширение.

Наиболее подходят для водяных теплых полов металлопластиковые трубы и трубы из сшитого полиэтилена.

Трубы металлопластиковые для водяного теплого пола

Металлопластиковая труба имеет многослойную структуру. Как правило, она состоит из пяти слоев:

• внутренний слой из сшитого полиэтилена;
• клеевой слой;
• алюминиевая фольга;
• клеевой слой;
• наружный слой сшитого полиэтилена.

Полиэтилен обеспечивает трубе высокую гибкость, низкий коэффициент гидравлического сопротивления, обеспечивает большой срок службы. Алюминиевая фольга сваривается встык или внахлест. Это обеспечивает полную защиту от проникновения кислорода. Также, алюминиевый слой обеспечивает трубе достаточную жесткость, сохранение формы и небольшое температурное удлинение.

Клеевые слои предназначены для надежного соединения полимерных слоев с фольгой. В противном случае может произойти расслоение трубы и ее разрушение.

Металлопластиковые трубы достаточно давно представлены на российском рынке, прошли адаптацию к отечественным условиям эксплуатации и монтажа и проявили себя с хорошей стороны. Примерно в половине случаев для водяного теплого пола применяются именно металлопластиковые трубы.

Трубы из сшитого полиэтилена для теплого пола

Труба из сшитого полиэтилена также имеет слоистую структуру – поверх слоя сшитого полиэтилена располагается кислородозащитный слой. Соединяются они при помощи клеевого слоя. Существуют пятислойные полиэтиленовые трубы, но особых преимуществ над трехслойными они не имеют.

Сшивка полиэтилена может проводиться несколькими методами, что отображается в маркировке труб:

• PEX-a – добавка пероксидов в исходное сырье позволяет получить на выходе из экструдера готовую сшитую структуру полиэтилена. Этот метод самый дорогой из-за стоимости сырья;
• PEX-b – добавление в сырье силанидов. Трубу после экструзии необходимо поместить в горячую воду или пар для завершения процесса сшивки;
• PEX-c – сшивка осуществляется под воздействием потока электронов или гамма-лучей. Сложность метода в том, что необходимо точно контролировать положение электрода для получения равномерной сшивки по длине и толщине трубы.

Все эти методы разработаны для получения одних и тех же свойств. Это значит, что можно одинаково эффективно применять трубы, полученные различными способами.

При выборе полиэтиленовой трубы важнее обратить внимание на самого производителя. Он должен иметь большой опыт поставок труб из сшитого полиэтилена, для производства должно применяться качественное сырье, на производстве должны быть внедрены жесткие системы контроля качества.

Также, производитель должен иметь представительство в России, которое кроме поставок будет отвечать за качество продукции. Покупая трубу для теплого пола, мы рассчитываем на ее надежность. Если же она выйдет из строя во время эксплуатации по вине заводского брака, то финансовые претензии можно предъявить к представительству.

Трубы для теплого пола из полиэтилена PERT

Полиэтилен PE-RT является новым поколением полимерных материалов для производства труб. Этот материал обеспечивает трубам повышенную термостойкость и облегчает процесс производства. Сырье полностью готово к изготовлению труб, не требует сложной сшивки.  Сохранив положительные качества PE-X труб, новый материал дополнил их возможностью легкой сварки по типу ППР труб.

Трубы из термостойкого полиэтилена PE-RT пока не получили такого широкого распространения, как металлопластиковые или из сшитого полиэтилена. Пожалуй, недостатком этих труб можно считать меньший срок службы под воздействием высокой температуры.

Как восстановить трубу после повреждения

Случается, что при монтаже трубы получают повреждения. Для труб радиаторного отопления это не является катастрофой – из-за небольшой длины участков можно просто заменить трубу. Для водяного теплого пола труба должна быть цельной и иметь большую длину (до 100 метров). Весьма затратно из-за повреждения списывать 100 метров трубы, поэтому полезным свойством является возможность восстановления.

В случае повреждения – случайно наступили, что-то уронили на трубу – залом на металлопластиковой трубе или трубе из PE-RT устранить невозможно. Придется менять всю трубу, либо удалять поврежденный участок и соединять при помощи фитинга. Который спустя время может дать течь.

Трубы из сшитого полимера после повреждения восстановить достаточно легко. Необходимо поврежденное место нагреть воздухом от строительного фена с температурой 100-120ºС. После нагрева можно выровнять трубу и она восстановит свою форму, структуру и свойства. Таким способом восстанавливаются трубы, произведенные любым методом сшивки.

Не порвут ли трубы стяжку?

Любые материалы обладают свойством расширяться при нагреве. Это касается и труб, применяемых в водяных теплых полах. Многие задаются вопросом: «А не разрушат ли трубы при расширении стяжку?».

Для того, чтобы разрушить бетонный пол, материал труб должен иметь модуль упругости не ниже, чем у стали – 200 000 МПа. Металлопластиковые трубы имеют модуль упругости 8 400 МПа, сшитый полиэтилен – 670 МПа. То есть, материал труб будет расширяться, но не сможет навредить стяжке.

Все-таки трубам нужно удлиняться, а поскольку они не могут делать это наружу, они начинают расширяться внутрь. Это может привести к уменьшению диаметра трубы или даже к полному схлопыванию. Чтобы избежать этого явления и ограничивают длину контура.

Снизить вероятность схлопывания позволяет и небольшая хитрость. Заливать стяжку следует поверх труб теплого пола, в которых создано испытательное давление, превышающее рабочее в 1,5 раза. После снижения давления до рабочего образуется небольшой зазор, позволяющий трубам расширяться без повреждений.

Какие же трубы выбрать?

Выбор труб должен производиться по совокупности достоинств и недостатков. И каждый сам для себя определяет что важнее.

Металлопластиковые трубы для теплого пола имеют более высокое рабочее давление, температуру, теплопроводность и проще в монтаже благодаря сохранению приданной формы. Трубы из сшитого полиэтилена можно восстановить после повреждения, они устойчивы к размораживанию и несколько дешевле металлопластиковых.

Исходя из этого, трубы из сшитого полиэтилена предпочтительнее для водяных теплых полов, поскольку к ним предъявляются не такие жесткие требования по давлению и температуре. Плюсом является также более низкая цена.
