Зачем нужны коллекторные группы для теплого пола с расходомерами

Коллекторные группы с расходомерами для тёплого пола предназначены для распределения теплоносителя по петлям (контурам) водяного теплого пола, либо к любым другим отопительным приборам (радиаторам отопления, внутрипольным конвекторам (встраиваемыми в пол) или к любым другим потребителям тепла.).
Основная цель - на расходомерах видеть скорость протока литров в минуту в каждом контуре, так как чаще всего необходимо подать разное количество тепла.

Состав коллекторной группы теплого пола с расходомерами

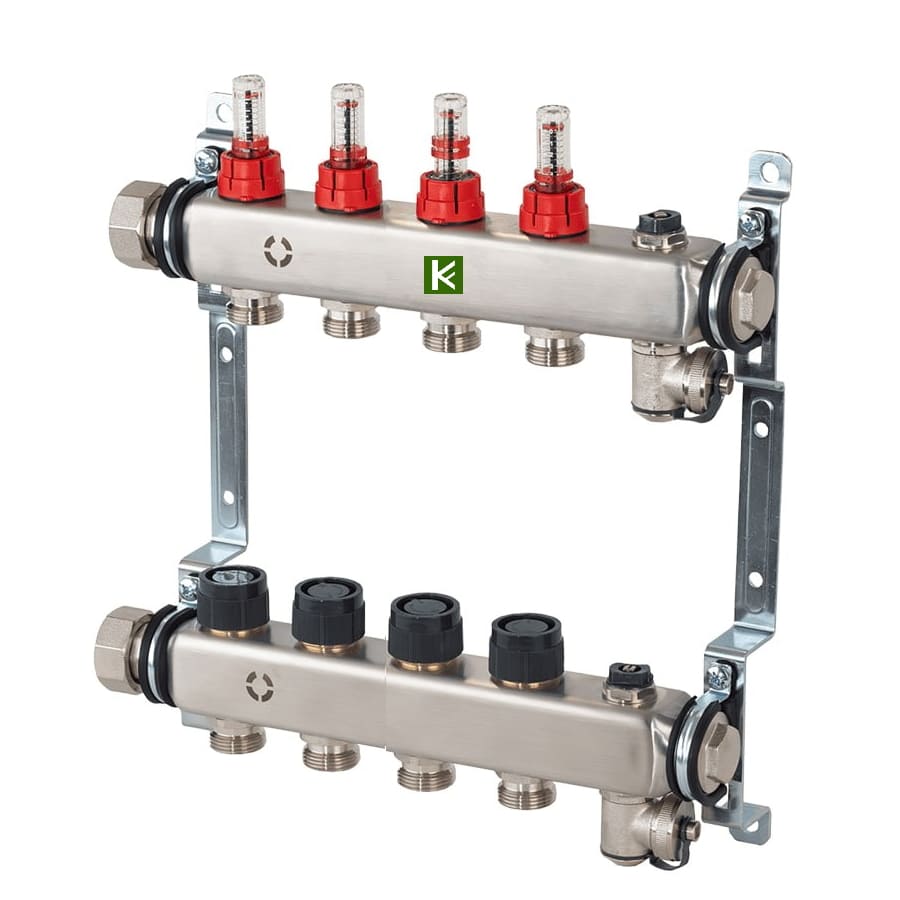

коллектор для теплого пола с расходомерами

Комплект коллектора подачи (с расходомерами) и коллектора обратки (с кранами) вместе с настенными креплениями и дренажными кранами и ручными либо автоматическими воздухоотделителями и называют коллекторной группой.

коллектор для теплого пола с расходомерами


Из каких материалов состоят коллекторы теплого пола

Подразделяются на коллекторы из латуни, нержавейки или пластика.
Пластиковые коллекторы распространены слабо из-за высокой стоимости и мнения, что металл всегда лучше, чем пластик.
В основном на рынке присутствуют коллекторы из латуни и коллекторы из нержавейки.

Коллекторы с расходомерами и без расходомеров





В свою очередь, все коллекторные блоки подразделяются на те, в которых нет расходомеров и присутствуют только настроечные клапаны, и коллекторные блоки с расходомерами.

Для чего необходим расходомер у коллектора?

Как бы нам ни хотелось, но петли теплого пола получаются разной длины - есть петли короткие и есть петли более длинные.
Вода потечёт по пути наименьшего сопротивления - в короткие петли с наименьшим гидравлическим сопротивлением, а длинные петли она проигнорирует.
Отсюда возникает неравномерный прогрев пола и жалобы, что на теплый пол потратили деньги и время, а он не работает. А всё дело в несбалансированности петель между собой.
Расходомер позволяет заузить условный проход для короткой петли и прибавить ей гидравлическое сопротивление. Для длинных петель проход увеличивается. Тем самым теплоноситель более равномерно распределяется по всем петлям тёплого пола.
Расходомеры у разных производителей бывают разной конструкции, но принцип действия и функциональное предназначение у всех абсолютно одинаково. Это гидравлическая балансировка петель тёплого пола между собой и равномерное распределение теплоносителя по петлям.Исходя из этого, вытекает вывод, что для теплого пола необходимо использовать коллектор именно с расходомерами. Коллекторы без расходомеров можно использовать для радиаторных систем отопления с лучевой разводкой.

Различие в стоимости коллекторов из латуни и нержавейки



Коллекторные блоки из латуни и из нержавеющей стали различаются по цене. И это становится проблемой при выборе коллектора. При практически одинаковых характеристиках у одного и того же производителя нержавеющие коллекторы, как правило, дешевле.
Рассмотрим сравнительную таблицу.

Сравнение коллекторов



Из латуни

Из нержавеющей стали

Себестоимость материала



Наличие сварного шва



Толщина стенки



Технические характеристики

Стойкость к агрессивным средам и грязиному теплоносителю



Стойкость к электрохимической коррозии



Себестоимость материала у коллектора из нержавейки ниже, чем у коллектора из латуни примерно на 30-35%.

У коллектора из нержавейки, как и у трубы, из которой он изготавливается, присутствует тщательно заполированный сварной шов на задней поверхности. Латунный коллектор представляет собой цельнолитую болванку.

Толщина стенки у коллектора из латуни немного больше, чем у нержавеющего. Поэтому необходимо быть аккуратным с использованием подмоточного материала при работе с коллектором из нержавейки.

Различие в давлении коллекторов из латуни и нержавейки

Коллектор из латуни выдерживает большие давления и именно коллекторы из латуни мы рекомендуем использовать для квартир так как зачастую именно там давления бывают до 10 атмосфер.

Зачастую в техническом паспорте коллекторов из нержавеющей стали указано максимальное давление до 6 бар. Это означает что для квартир использовать коллекторы из нержавеющей стали НЕ желательно.

К тому же, в автономных системах отопления, где в основном используют теплый пол, давление не превышает 3 бар, а температура 55⁰С. У нержавейки обычно указывают рабочее давление чуть меньше. Если у латуни это 10 бар, то у нержавейки, как правило, 8 бар. У разных производителей эти цифры могут слегка отличаться.

Латунь более стойкая ко многим видам агрессивных сред.  Например, если в воде превышено содержание солей, то размывается защитная плёнка нержавейки и она превращается в «ржавейку». Кроме того, если в теплоносителе присутствуют частицы окалины или загрязнения и коллектор подвергается в каком-то месте их точечному воздействию, в этом месте со временем образуется свищ.

Учитывая, что при грамотном подходе к работе системы теплоноситель должен быть подготовлен, удалены соли и примеси, то эта разница становится несущественной.

Что касается электрохимической коррозии, то гальванопары образовываются при непосредственном соприкосновении материалов с разными потенциалами. Например, алюминий и медь или латунь и железо несовместимы друг с другом. Также, данная коррозия может возникать из-за блуждающих токов, которые попадают на трубопровод как утечка от провода заземления, если он соприкасается с металлической частью системы отопления.

Вот к чему приводит электрохимическая коррозия:



Исходя из этого сравнения, получается, что коллектор из нержавейки дешевле, чем коллекторы из латуни. К тому же, в автономных системах, где учтены все нюансы эксплуатации, существенной разницы между коллекторами нет, а финансовая выгода налицо.

Выбор коллектора по материалу следует делать исходя из личных предпочтений.

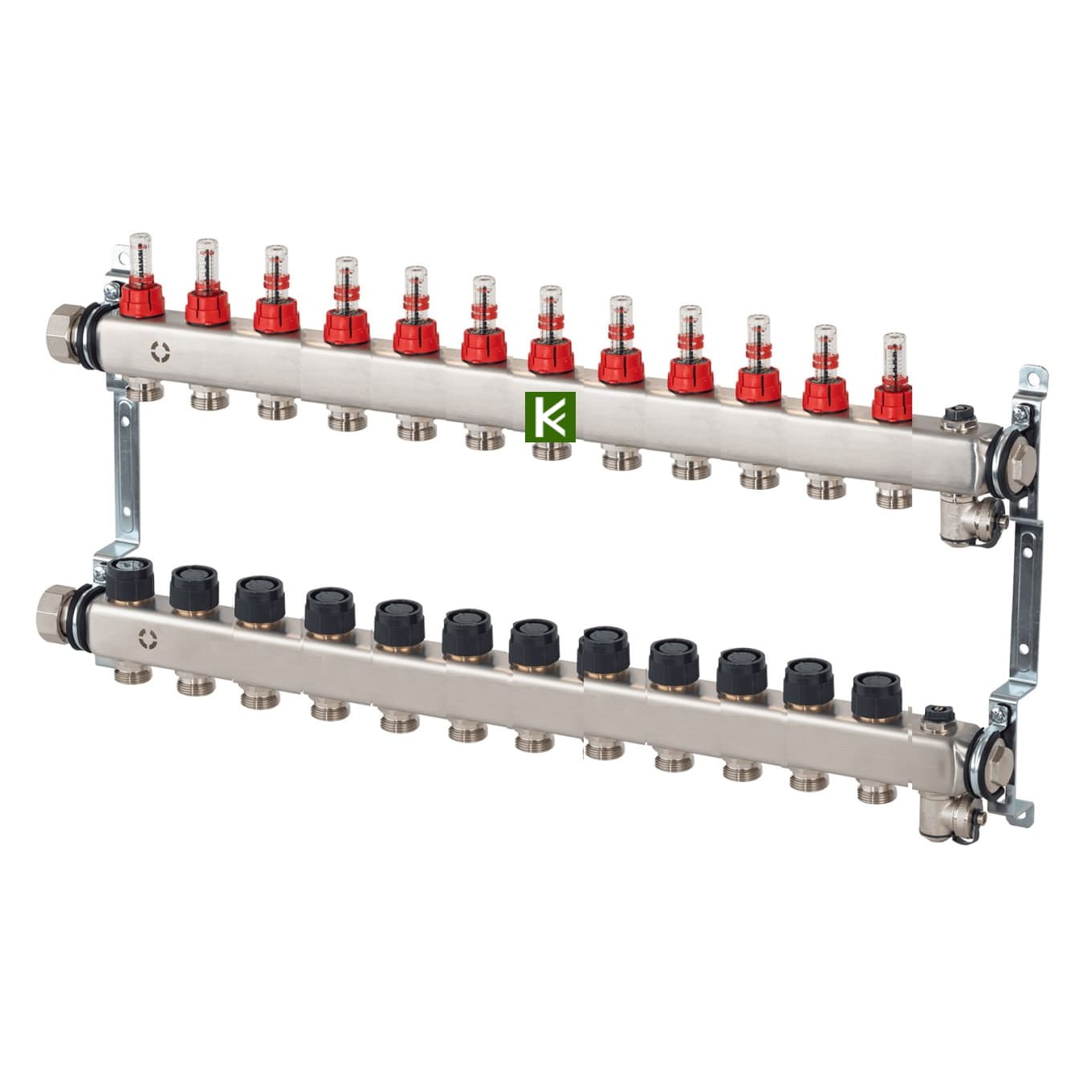

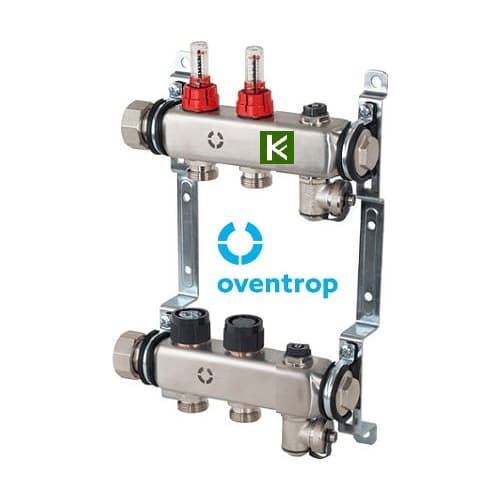

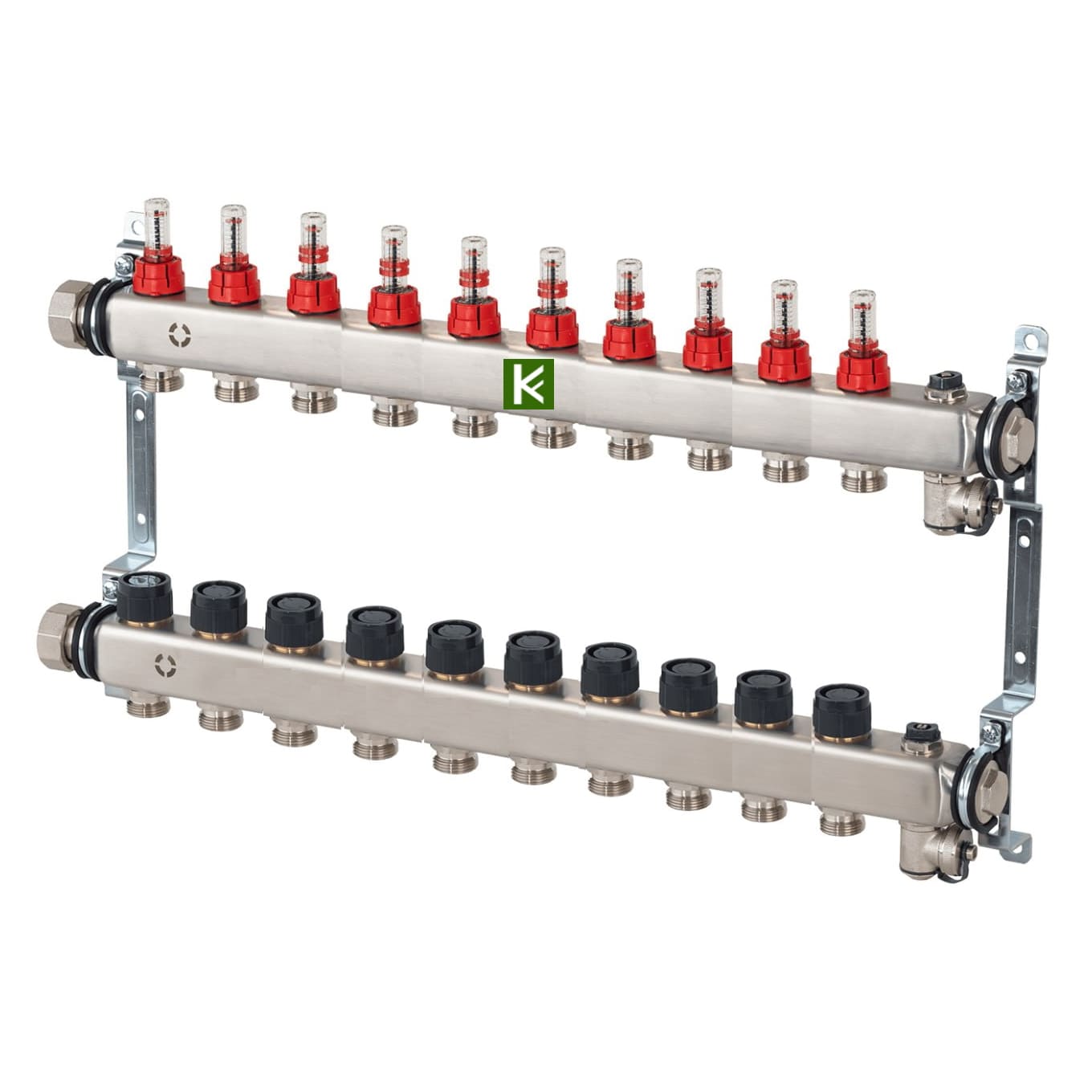

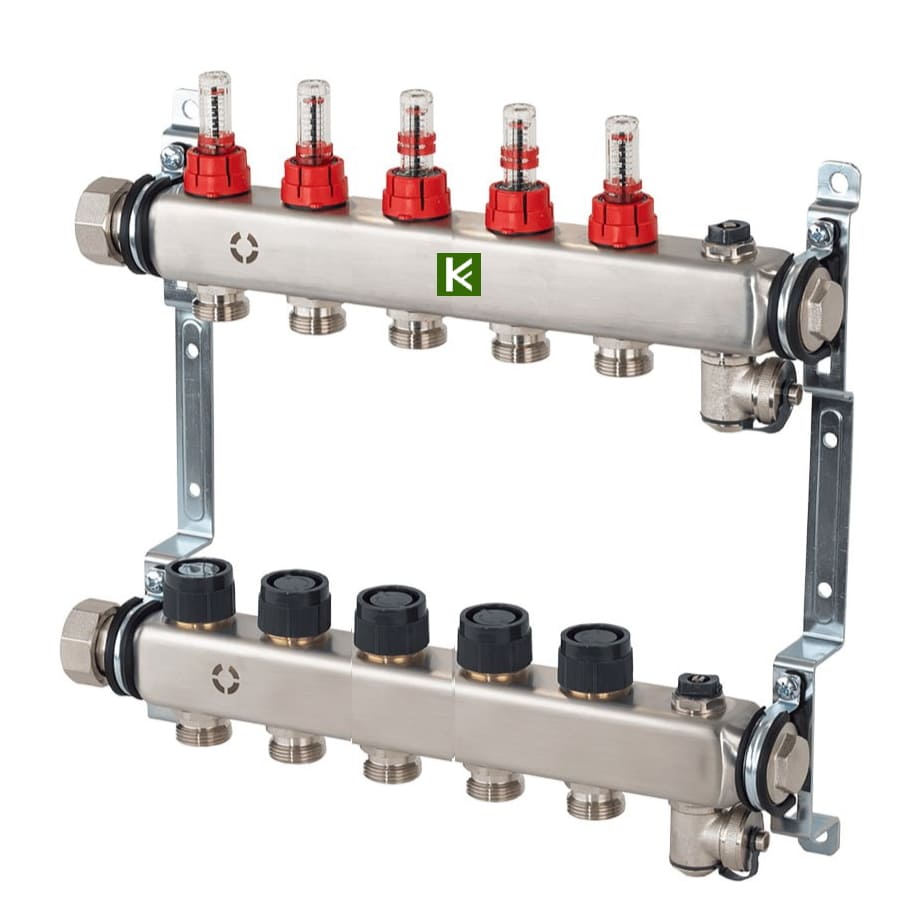

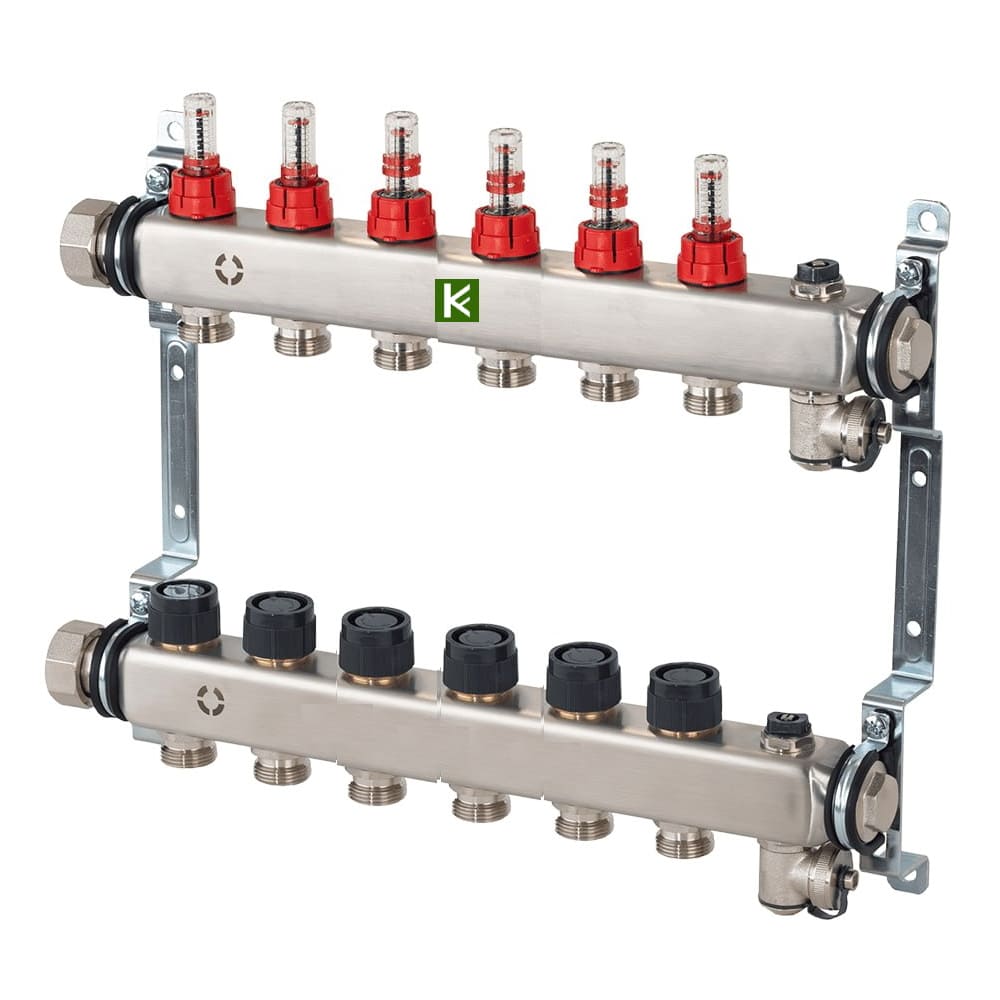

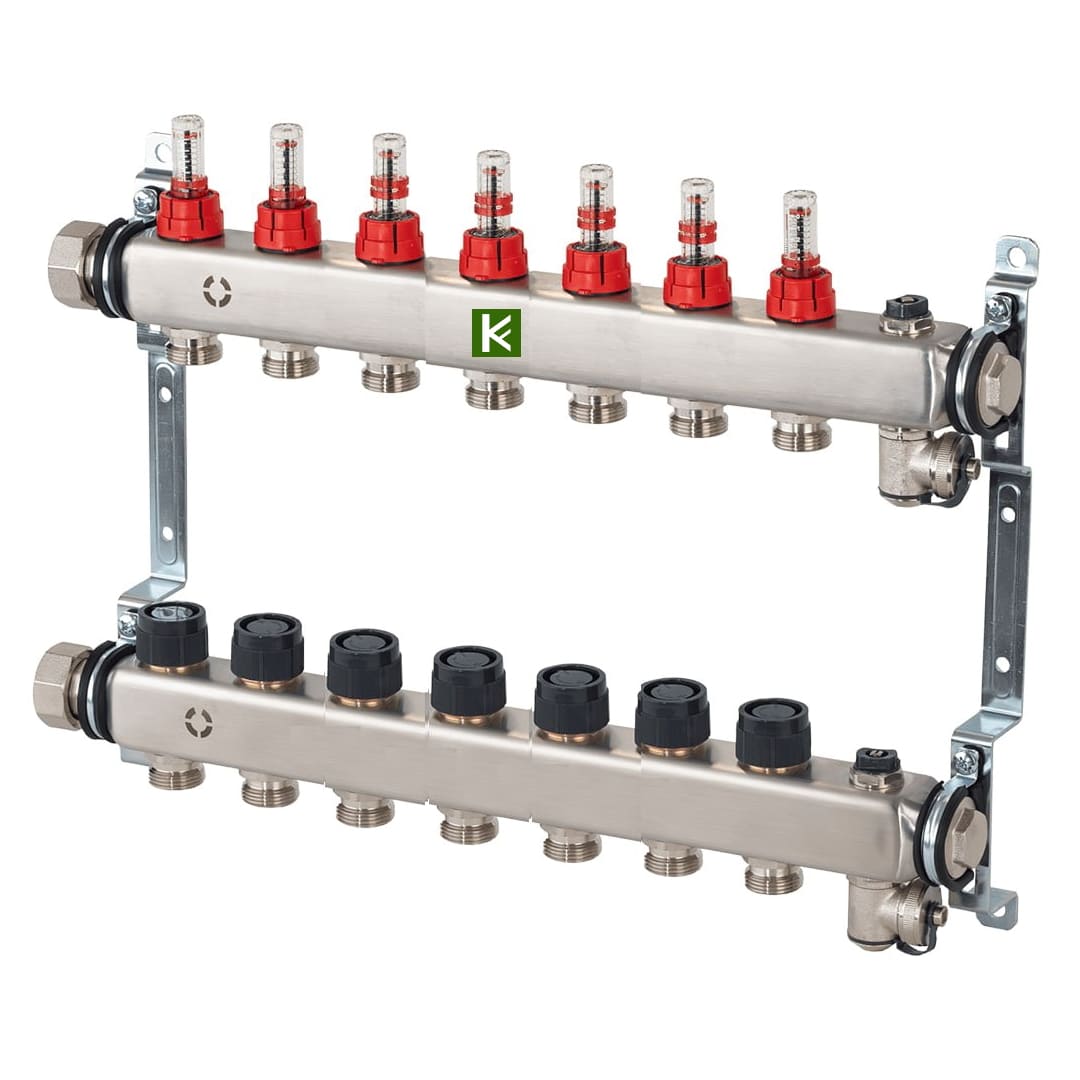

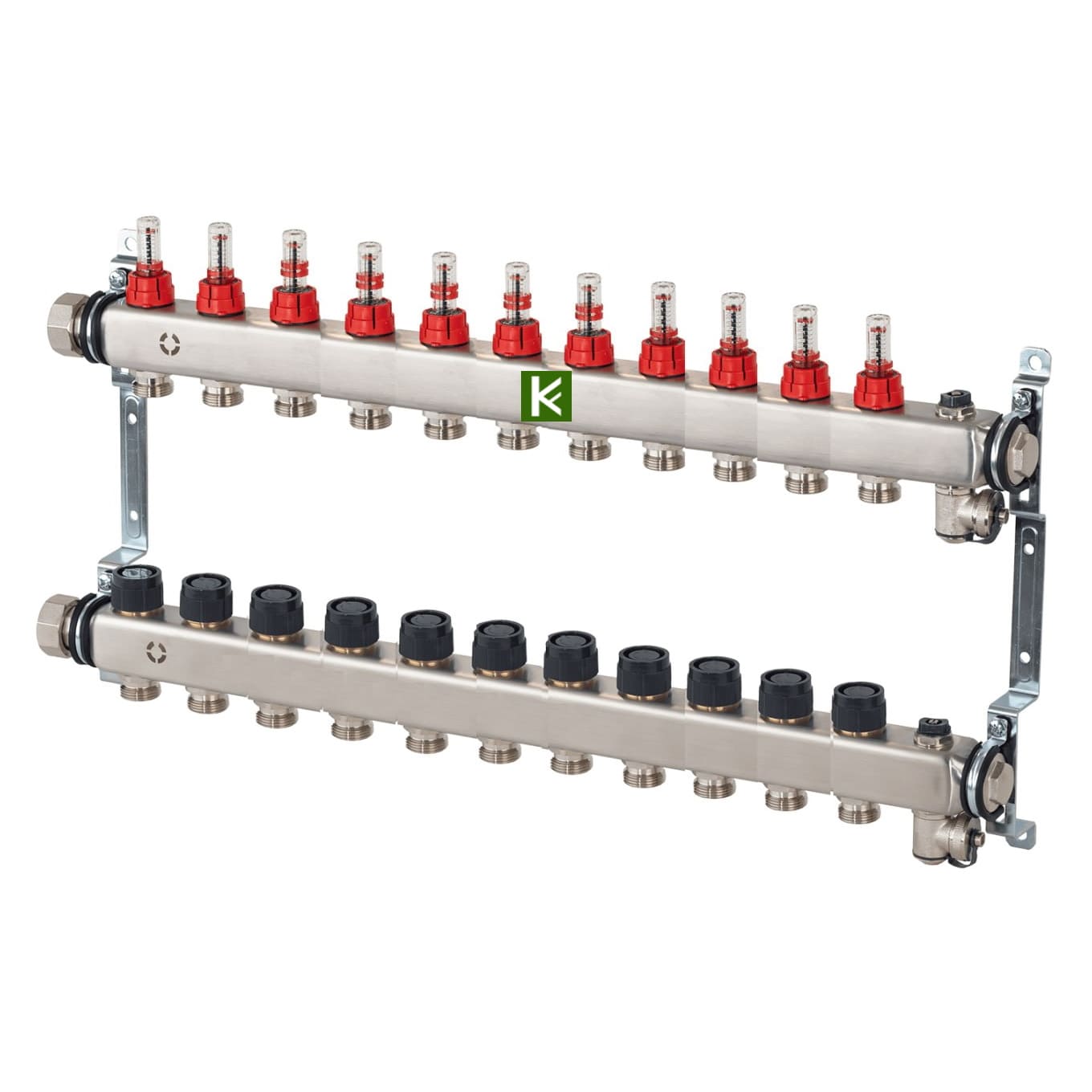

Коллекторы теплого пола с расходомерами Oventrop Multidis SF (коллекторные группы Овентроп)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
1405352 Коллектор с расходомерами Oventrop Multidis SF 2 168 2 контура 5 280
1405353 Коллектор с расходомерами Oventrop Multidis SF 3 218 3 контура 6 930
1405354 Коллектор с расходомерами Oventrop Multidis SF 4 268 4 контура 8 510
1405355 Коллектор с расходомерами Oventrop Multidis SF 5 318 5 контуров 10 000
1405356 Коллектор с расходомерами Oventrop Multidis SF 6 368 6 контуров 11 500
1405357 Коллектор с расходомерами Oventrop Multidis SF 7 418 7 контуров 13 200
1405358 Коллектор с расходомерами Oventrop Multidis SF 8 468 8 контуров 14 700
1405359 Коллектор с расходомерами Oventrop Multidis SF 9 518 9 контуров 16 300
1405360 Коллектор с расходомерами Oventrop Multidis SF 10 568 10 контуров 17 800
1405361 Коллектор с расходомерами Oventrop Multidis SF 11 618 11 контуров 19 500
1405362 Коллектор с расходомерами Oventrop Multidis SF 12 668 12 контуров 21 100

Коллекторы с расходомерами Oventrop Multidis (коллекторные группы Овентроп)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
1404352 Коллектор с расходомерами Oventrop Multidis 2 190 2 контура 5 380
1404353 Коллектор с расходомерами Oventrop Multidis 3 240 3 контура 7 060
1404354 Коллектор с расходомерами Oventrop Multidis 4 290 4 контура 8 670
1404355 Коллектор с расходомерами Oventrop Multidis 5 340 5 контуров 10 200
1404356 Коллектор с расходомерами Oventrop Multidis 6 390 6 контуров 11 800
1404357 Коллектор с расходомерами Oventrop Multidis 7 440 7 контуров 13 400
1404358 Коллектор с расходомерами Oventrop Multidis 8 490 8 контуров 15 000
1404359 Коллектор с расходомерами Oventrop Multidis 9 540 9 контуров 16 600
1404360 Коллектор с расходомерами Oventrop Multidis 10 590 10 контуров 18 100
1404361 Коллектор с расходомерами Oventrop Multidis 11 640 11 контуров 19 800
1404362 Коллектор с расходомерами Oventrop Multidis 12 690 12 контуров 21 500

Комплектующие для коллекторов Oventrop (Овентроп)

Артикул Наименование Подробнее . Цена, р. Купить
1151000 Смесительный узел Oventrop Regufloor-H Regufloor-H по запросу
1088304 Автоматический воздухоотводчик 1/2" Oventrop Воздухоотводчик 1/2" по запросу
1406383 Шаровой кран G 3/4"ВР x 1"НР Oventrop Кран 3/4" x 1" по запросу
1406384 Шаровой кран G 1"ВР x 1"НР Oventrop Кран 1" x 1" по запросу
1406483 Кран с термометром 3/4"ВР x 1"НР Oventrop Кран 3/4" x 1" по запросу
1404780 Угловой набор для коллекторов Oventrop Multidis SF/SH Угловой набор по запросу

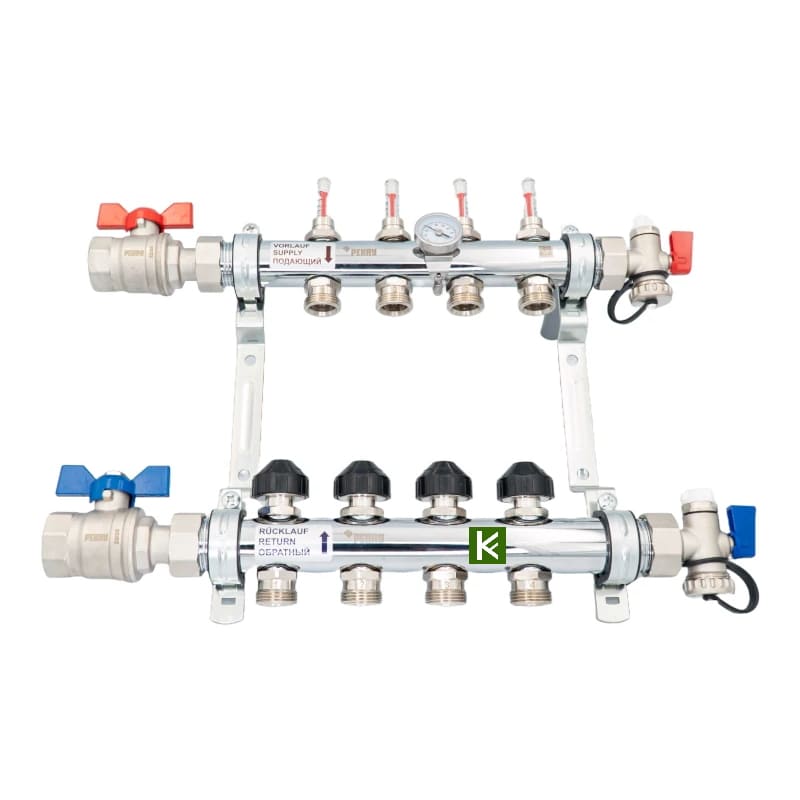

Коллекторы теплого пола с расходомерами Rehau HKV-D (гребенки Рехау)

Артикул Наименование Длина, мм Подробнее . Цена, р. ДОП. СКИДКА Купить
12080211002 Коллектор Rehau HKV-D 2 V2A 190 2 контура 11 200
20%
12080311002 Коллектор Rehau HKV-D 3 V2A 245 3 контура 13 200
20%
12080411002 Коллектор Rehau HKV-D 4 V2A 300 4 контура 15 400
20%
12080511002 Коллектор Rehau HKV-D 5 V2A 355 5 контуров 17 800
20%
12080611002 Коллектор Rehau HKV-D 6 V2A 410 6 контуров 20 200
20%
12080711002 Коллектор Rehau HKV-D 7 V2A 465 7 контуров 23 000
20%
12080811002 Коллектор Rehau HKV-D 8 V2A 520 8 контуров 25 800
20%
12080911002 Коллектор Rehau HKV-D 9 V2A 575 9 контуров 28 200
20%
12081011002 Коллектор Rehau HKV-D 10 V2A 630 10 контуров 30 600
20%
12081111002 Коллектор Rehau HKV-D 11 V2A 685 11 контуров 33 400
20%
12081211002 Коллектор Rehau HKV-D 12 V2A 740 12 контуров 35 200
20%

Комплектующие для коллекторов Rehau (Рехау)

Артикул Наименование Подробнее . Цена, р. ДОП. СКИДКА Купить
12081221001 Комплект шаровых кранов Rehau для коллекторов 2 450
20%

Коллекторы Uni-Fitt для теплого пола с расходомерами (коллекторные группы Юнифит)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
450I4302 Коллектор с расходомерами Uni-Fitt 2х3/4" EK 143 2 контура 3 850
450I4303 Коллектор с расходомерами Uni-Fitt 3х3/4" EK 193 3 контура 4 490
450I4304 Коллектор с расходомерами Uni-Fitt 4х3/4" EK 243 4 контура 5 450
450I4305 Коллектор с расходомерами Uni-Fitt 5х3/4" EK 293 5 контуров 6 430
450I4306 Коллектор с расходомерами Uni-Fitt 6х3/4" EK 343 6 контуров 7 420
450I4307 Коллектор с расходомерами Uni-Fitt 7х3/4" EK 393 7 контуров 8 510
450I4308 Коллектор с расходомерами Uni-Fitt 8х3/4" EK 443 8 контуров 9 810
450I4309 Коллектор с расходомерами Uni-Fitt 9х3/4" EK 493 9 контуров 10 500
450I4310 Коллектор с расходомерами Uni-Fitt 10х3/4" EK 543 10 контуров 11 600
450I4311 Коллектор с расходомерами Uni-Fitt 11х3/4" EK 593 11 контуров 12 700
450I4312 Коллектор с расходомерами Uni-Fitt 12х3/4" EK 643 12 контуров 13 700
450I4313 Коллектор с расходомерами Uni-Fitt 13х3/4" EK 693 13 контуров 14 900

Комплектующие для коллекторов Uni-Fitt (Юнифит)

Артикул Наименование Подробнее . Цена, р. Купить
472N1200 Смесительный узел Uni-fitt SOLOMIX Uni-fitt Solomix 10 600
460A4000 Концевик для коллекторов Uni-fitt Концевик 849
118T4000 Шаровой кран 1"НВ с термометром Uni-Fitt Кран 1"НВ 1 360
138T4000 Шаровой кран 1"НВ угловой с термометром Кран 1"НВ угловой 1 550
628N4500 Соединение с накидной гайкой и термометром Uni-fitt 1"x1 1/4"НВ 847
980100 Шаровой кран Itap Ideal 098 1" со сгоном Кран Ideal 098 1" 685

Коллекторы теплого пола с расходомерами Elsen (коллекторные группы Элсен)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
EMi03.02 Коллектор с расходомерами Elsen EMi03 2 142 2 контура по запросу
EMi03.03 Коллектор с расходомерами Elsen EMi03 3 192 3 контура по запросу
EMi03.04 Коллектор с расходомерами Elsen EMi03 4 242 4 контура по запросу
EMi03.05 Коллектор с расходомерами Elsen EMi03 5 292 5 контуров по запросу
EMi03.06 Коллектор с расходомерами Elsen EMi03 6 342 6 контуров по запросу
EMi03.07 Коллектор с расходомерами Elsen EMi03 7 392 7 контуров по запросу
EMi03.08 Коллектор с расходомерами Elsen EMi03 8 442 8 контуров по запросу
EMi03.09 Коллектор с расходомерами Elsen EMi03 9 492 9 контуров по запросу
EMi03.10 Коллектор с расходомерами Elsen EMi03 10 542 10 контуров по запросу
EMi03.11 Коллектор с расходомерами Elsen EMi03 11 592 11 контуров по запросу
EMi03.12 Коллектор с расходомерами Elsen EMi03 12 642 12 контуров по запросу

Коллекторы теплого пола с расходомерами Stout SMS 0917 (коллекторные группы Стаут)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
SMS 0917 000002 Коллектор с расходомерами Stout SMS 0917 2 143 2 контура 3 550
SMS 0917 000003 Коллектор с расходомерами Stout SMS 0917 3 193 3 контура 4 490
SMS 0917 000004 Коллектор с расходомерами Stout SMS 0917 4 243 4 контура 5 430
SMS 0917 000005 Коллектор с расходомерами Stout SMS 0917 5 293 5 контуров 6 500
SMS 0917 000006 Коллектор с расходомерами Stout SMS 0917 6 343 6 контуров 7 450
SMS 0917 000007 Коллектор с расходомерами Stout SMS 0917 7 393 7 контуров 8 720
SMS 0917 000008 Коллектор с расходомерами Stout SMS 0917 8 443 8 контуров 9 830
SMS 0917 000009 Коллектор с расходомерами Stout SMS 0917 9 493 9 контуров 10 800
SMS 0917 000010 Коллектор с расходомерами Stout SMS 0917 10 543 10 контуров 11 900
SMS 0917 000011 Коллектор с расходомерами Stout SMS 0917 11 593 11 контуров 12 900
SMS 0917 000012 Коллектор с расходомерами Stout SMS 0917 12 643 12 контуров 13 900
SMS 0917 000013 Коллектор с расходомерами Stout SMS 0917 13 693 13 контуров 15 500

Коллекторы теплого пола с расходомерами Kermi FT (Керми)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
SFVT02000000 Коллектор с расходомерами Kermi FT 2 205 2 контура 4 940
SFVT03000000 Коллектор с расходомерами Kermi FT 3 260 3 контура 6 390
SFVT04000000 Коллектор с расходомерами Kermi FT 4 315 4 контура 7 840
SFVT05000000 Коллектор с расходомерами Kermi FT 5 370 5 контуров 9 300
SFVT06000000 Коллектор с расходомерами Kermi FT 6 425 6 контуров 10 700
SFVT07000000 Коллектор с расходомерами Kermi FT 7 480 7 контуров 12 200
SFVT08000000 Коллектор с расходомерами Kermi FT 8 535 8 контуров 13600
SFVT09000000 Коллектор с расходомерами Kermi FT 9 590 9 контуров 15100
SFVT10000000 Коллектор с расходомерами Kermi FT 10 645 10 контуров 16 600
SFVT11000000 Коллектор с расходомерами Kermi FT 11 700 11 контуров 18 000
SFVT12000000 Коллектор с расходомерами Kermi FT 12 755 12 контуров 19500

Коллекторы теплого пола с расходомерами Watts HKV-T (Ваттс)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
10004194 Коллектор с расходомерами Watts HKV-T 2 125 2 контура 5 410
10004196 Коллектор с расходомерами Watts HKV-T 3 175 3 контура 6 930
10004198 Коллектор с расходомерами Watts HKV-T 4 225 4 контура 8 280
10004199 Коллектор с расходомерами Watts HKV-T 5 275 5 контуров 9 880
10004200 Коллектор с расходомерами Watts HKV-T 6 325 6 контуров 11 600
10004201 Коллектор с расходомерами Watts HKV-T 7 375 7 контуров 13 300
10004202 Коллектор с расходомерами Watts HKV-T 8 425 8 контуров 14 500
10004203 Коллектор с расходомерами Watts HKV-T 9 475 9 контуров 15 900
10004204 Коллектор с расходомерами Watts HKV-T 10 525 10 контуров 17 400
10004205 Коллектор с расходомерами Watts HKV-T 11 575 11 контуров 19 200
10004206 Коллектор с расходомерами Watts HKV-T 12 625 12 контуров 20 900

Коллекторы теплого пола с расходомерами Valtec (коллекторные группы Валтек)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
VTc.586.EMNX.0602 Коллектор с расходомерами Valtec VTc.586 2 180 2 контура 5 560
VTc.586.EMNX.0603 Коллектор с расходомерами Valtec VTc.586 3 230 3 контура 6 600
VTc.586.EMNX.0604 Коллектор с расходомерами Valtec VTc.586 4 280 4 контура 7 740
VTc.586.EMNX.0605 Коллектор с расходомерами Valtec VTc.586 5 330 5 контуров 8 680
VTc.586.EMNX.0606 Коллектор с расходомерами Valtec VTc.586 6 380 6 контуров 10 300
VTc.586.EMNX.0607 Коллектор с расходомерами Valtec VTc.586 7 430 7 контуров 10 900
VTc.586.EMNX.0608 Коллектор с расходомерами Valtec VTc.586 8 480 8 контуров 12 200
VTc.586.EMNX.0609 Коллектор с расходомерами Valtec VTc.586 9 530 9 контуров 13 500
VTc.586.EMNX.0610 Коллектор с расходомерами Valtec VTc.586 10 580 10 контуров 15 500
VTc.586.EMNX.0611 Коллектор с расходомерами Valtec VTc.586 11 630 11 контуров 16 900
VTc.586.EMNX.0612 Коллектор с расходомерами Valtec VTc.586 12 680 12 контуров 18 100

Коллекторы теплого пола с расходомерами Uponor Smart S (Упонор)

Артикул Наименование Длина, мм Подробнее . Цена, р. Купить
1086538 Коллектор с расходомерами Uponor Smart S 2 210 2 контура 6 640
1086539 Коллектор с расходомерами Uponor Smart S 3 260 3 контура 7 840
1086540 Коллектор с расходомерами Uponor Smart S 4 310 4 контура 9 190
1086541 Коллектор с расходомерами Uponor Smart S 5 360 5 контуров 10 800
1086542 Коллектор с расходомерами Uponor Smart S 6 410 6 контуров 12 200
1086543 Коллектор с расходомерами Uponor Smart S 7 460 7 контуров 13 600
1086544 Коллектор с расходомерами Uponor Smart S 8 510 8 контуров 15 300
1086545 Коллектор с расходомерами Uponor Smart S 9 560 9 контуров 16 800
1086546 Коллектор с расходомерами Uponor Smart S 10 610 10 контуров 18 300
1086547 Коллектор с расходомерами Uponor Smart S 11 660 11 контуров 20 100
1086548 Коллектор с расходомерами Uponor Smart S 12 710 12 контуров 21 400



                                         У нас Выгодно купить коллекторы для теплого пола цены ниже


Коллекторные шкафы Grota


Шкафы коллекторные встраиваемые Grota ШРВ (шкафы Грота)

Артикул Наименование Ширина, мм Подробнее . Цена, р. Купить
ШРВ-1 Шкаф коллекторный Grota ШРВ-1 встраиваемый 494 Шкаф ШРВ-1 1 740
ШРВ-2 Шкаф коллекторный Grota ШРВ-2 встраиваемый 594 Шкаф ШРВ-2 1 900
ШРВ-3 Шкаф коллекторный Grota ШРВ-3 встраиваемый 744 Шкаф ШРВ-3 2 220
ШРВ-4 Шкаф коллекторный Grota ШРВ-4 встраиваемый 894 Шкаф ШРВ-4 2 580
ШРВ-5 Шкаф коллекторный Grota ШРВ-5 встраиваемый 1044 Шкаф ШРВ-5 3 630
ШРВ-6 Шкаф коллекторный Grota ШРВ-6 встраиваемый 1244 Шкаф ШРВ-6 3 940

Шкафы коллекторные накладные Grota ШРН (шкафы Грота)

Артикул Наименование Ширина, мм Подробнее . Цена, р. Купить
ШРН-1 Шкаф коллекторный Grota ШРН-1 наружный 453 Шкаф ШРН-1 1 590
ШРН-2 Шкаф коллекторный Grota ШРН-2 наружный 553 Шкаф ШРН-2 1 660
ШРН-3 Шкаф коллекторный Grota ШРН-3 наружный 703 Шкаф ШРН-3 1 960
ШРН-4 Шкаф коллекторный Grota ШРН-4 наружный 853 Шкаф ШРН-4 2 380
ШРН-5 Шкаф коллекторный Grota ШРН-5 наружный 1003 Шкаф ШРН-5 2 790
ШРН-6 Шкаф коллекторный Grota ШРН-6 наружный 1203 Шкаф ШРН-6 3 120

Коллектор теплого пола. Размещение коллектора в доме.

На начальной стадии проектирования водяного теплого пола возникает вопрос размещения распределительного коллектора. Где его лучше разместить? Существует несколько способов размещения коллектора. Рассмотрим каждый из них.

Размещение коллектора в котельной


При таком размещении длина магистральных труб от котла к коллектору является минимальной, что снижает тепловые потери.

Рассмотрим ситуацию, когда требуется отопить дом, имеющий 18 помещений. Некоторые соседние помещения необходимо объединить одним контуром, чтобы сэкономить на коллекторе и длине подводящей трубы.

Во многих местах образовывается большое скопление труб, ведущих в разные помещения. В этих местах необходимо прятать трубы в теплоизоляционные кожухи, чтобы не допустить локального перегрева стяжки.

При таком размещении коллектора получаются подводящие участки большой длины. Суммарная их длина может оказаться весьма большой и перечеркнет экономию на магистральных трубах. Кроме того, увеличивается гидравлическое сопротивление контуров теплого пола.

Такое размещение коллектора является наиболее распространенным. Это связано с требованиями заказчика, который не хочет портить интерьер помещений коллекторными шкафами, а желает спрятать все в одном котельном помещении.

Центральное расположение коллектора

Вторым по распространенности является центральное размещение коллектора по отношению к помещениям дома.

Рассмотрим на примере того же здания. Один коллектор вместе с насосно-смесительным узлом размещен в котельной, а второй в центральной части дома. К каждому коллектору подходит по 8 контуров, т.е. дом разделен на 2 равные части, подключенные параллельно.

Такое размещение имеет свои преимущества:

  • гидравлически сбалансировать 8 петель легче, чем 16;
  • легче разместить подводящие участки, не образуется большой концентрации труб;
  • меньшая длина подводящих участков контуров, снижающая затраты на покупку труб;
  • в случае выхода из строя одного коллекторного блока, второй сохранит свою работоспособность и будет отапливать свою часть дома.

Минусы центрального расположения коллектора:

  • увеличенная длина магистрального трубопровода;
  • необходимость установки второго коллекторного узла и второго комплекта запорной арматуры.

Размещение коллектора в двухэтажном доме


Расположение коллектора при застройке в несколько этажей связано с наличием воздухоотводчиков в системе. Они работают только тогда, когда находятся в верхней точке системы отопления. Значит, коллекторы должны размещаться на этажах, чтобы быть выше уровня теплого пола. При этом смесительный узел может быть установлен в котельной в подвале.

Расположение коллектора ниже уровня теплого пола приведет к тому, что в межсезонье, когда теплоноситель не циркулирует по системе, в контурах будет скапливаться воздух. Перед запуском системы необходимо будет проводить ревизию системы, продавливая теплоноситель, чтобы выгнать воздух. А, возможно, сливать и заново заливать теплоноситель.

Комплектующие для монтажа коллектора


Для того, чтобы скрыть коллекторный узел от посторонних глаз, служат коллекторные шкафы. Они имеют отверстия в боковых стенках для подвода магистральных трубопроводов и в нижней части для труб контуров.

Фиксаторы поворота обеспечивают удобное крепление труб при изгибе на 90º и исключают перетирание трубы о стяжку. Кроме того, они позволяют удобно и равномерно распределить трубы на выходе из коллекторного шкафа. Изготавливаются фиксаторы из металла или пластика.

В местах концентрации труб их необходимо прятать в утеплитель или гофрированный кожух.

Заключение

При размещении коллектора теплого пола нет единого решения для всех случаев. В каждой ситуации следует исходить из рекомендаций специалистов, здравой логики и особенностей помещений.






Для правильной работы водяного теплого пола необходимо произвести его регулировку. Это обеспечит равномерное и комфортное отопление всех помещений, правильную работу оборудования.


Идеальным условием для работы теплого пола является равенство длин всех контуров. Однако, это практически недостижимо и длины все же отличаются. Вода стремится циркулировать по наиболее коротким контурам, поэтому длинные оказываются недогретыми. Для обеспечения равномерной циркуляции производится балансировка теплого пола. Она может производиться несколькими способами.

Регулировка теплого пола по расчету


Этот способ основывается на результатах гидравлического расчета теплого пола. В таблице результатов приводится расход теплоносителя для каждого контура. Регулировка сводится к обеспечению этого расхода.

Есть два варианта настройки расхода:

  • при помощи расходомера;
  • при помощи регулировочного клапана.

Наиболее точную настройку обеспечивают расходомеры. Чаще всего их устанавливают на подающем коллекторе теплого пола. Хотя есть расходомеры и для обратки.

Расходомер имеет шкалу, на которой указан расход теплоносителя в литрах за минуту. Вращением винта изменяется положение клапана, который изменяет расход в отдельном контуре.

Порядок настройки водяного теплого пола:

  • перекрыть все контуры теплого пола;
  • открыть настраиваемый контур;
  • выставить вращением расходомера расход, соответствующий расчетному.

После этого настроенный контур отключается и настройка повторяется для следующего контура. Предварительно система должна быть заполнена теплоносителем.

Желая сэкономить, многие отказываются от установки расходомеров, выбирая простые регулировочные клапаны. Балансировка водяного теплого пола при этом усложняется и получается неточной.

Регулировочный клапан не имеет шкалы, которая указывала бы расход. Однако, его можно настроить по количеству оборотов от полностью закрытого положения. В паспорте на клапан в виде таблицы указывается его пропускная способность - максимальная и по количеству оборотов от полностью закрытого.

Например, максимальная пропускная способность клапана 2,6 литров за минуту, а при открытии на 2,5 оборота – 1,03 л/мин.

Повернув клапан при помощи шестигранника на необходимое количество оборотов, можно добиться приблизительно необходимого расхода.

Большей точности от такого метода позволяет добиться установка расходомеров на обратный коллектор. Они не имеют регулировочных функций, а только лишь показывают фактический расход теплоносителя. Вращая регулировочный клапан, добиваются расчетного расхода через контур теплого пола.

Настройка водяного теплого пола без расчета


Этот способ не дает точной и качественной настройки, является долгим. Метод основывается на длине контуров теплого пола. Для наиболее длинного контура расходомер открывается максимально. Для всех остальных контуров выводится процентная зависимость относительно самого длинного.

Например, если самый длинный контур имеет длину 80 метров, то для контура 40 метров расходомер должен быть закрыт наполовину.

Повысить точность настройки можно, контролируя температуру теплоносителя на обратке. Для этого применяют накладные термометры или пирометры. Добившись одинаковой температуры обратки можно считать систему настроенной.

Равномерный расход теплоносителя по контурам водяного теплого пола обеспечивает правильную работу системы отопления, ее максимальную эффективность, позволяет регулировать температуру в каждой отдельной комнате.


купить коллектор для теплого пола с расходомерами

На этапе создания водяного теплого пола в частном доме установка коллектора занимает важное место. Именно коллектор первым делом устанавливается при создании отопительной системы.


– Распределительный коллектор выравнивает перепады давления

– Равномерно распределяет тепло по помещению.

– Контролирует и распределяет теплоноситель в системе отопления.

– Коллекторы бывают для различного количества контуров: от двух и больше.

– Горячая вода поступает в коллекторный узел подмеса для теплого пола, который смешивает обратный и подающий теплоноситель для обеспечения режима подогрева.

– Позволяет легко менять температуру теплого пола - удобство установки коллектора в быту неоспоримо.

Монтаж коллектора теплого пола производится, что бы изолировать «теплый пол» от подающей и обратной трубы источника тепла. Непрерывное движение воды по веткам обеспечивается за счета циркуляционного насоса, соединяющего обе гребенки.  Для установки в коллекторных шкафах коллекторы имеют специальные крепления.

коллекторы для водяного теплого пола

Главная цель того, кто устанавливает водяной теплый пол - купить недорогой коллектор. Для этого прежде всего, нужно учитывать составляющие коллекторной группы и их назначение. Существуют различные комплектации коллекторов - коллекторы с ручной и автоматической регулировкой. Важно помнить, что на стоимость коллектора влияет качество деталей. В магазине kermi-fko можно приобрести как доступный коллектор, так и коллектор европейского качества, цена которого будет выше.

Для подбора коллектора необходимо знать каталог комплектующих:

– В комплект системы входит насосная группа, коллектор "обратки" и распределитель греющего теплоносителя.

– Коллектор для водяного теплого пола ставиться, исходя из положения трубопровода котла и распределения труб для каждого помещения.

– Основной узел теплого пола монтируется в месте, которое имеет одинаковое расстояние от конечных веток теплопровода до самой длинной точки.

– Помимо дренажного устройства, коллектор может иметь систему воздухоотвода.

– Также система гребенок может иметь дополнительные измерительные приборы - манометры, термометры, импульсные устройства.

– Для установки расхода по веткам труб ставят расходомеры, располагая их на обратной гребенке.


У нас Вы можете выгодно купить коллекторы Oventrop для теплого пола, Rehau, Kermi - из нержавеющей стали, Watts - из латуни. Также имеются все необходимые комплектующие для системы водяных теплых полов. Всю необходимую информацию Вы можете получить написав нам на эл. почту kermi-fko@mail.ru.
