Как самостоятельно установить водяной теплый пол
Водяной теплый пол - это система, которая применяет горячую воду в качестве главного источника для отопления.
Принцип действия является несложным: на поверхности пола монтируют трубу с изгибами, внутри которой активно происходит горячее водоснабжение.
Источником может быть центральное отопление или автономно установленный газовый котел.
Более оптимально подключать систему будущего теплого пола именно к котлу. В этом случае отопление совершенно не зависит от скачков давления и отключений центрального отопления.
Внутреннее устройство водяного теплого пола
Полная схема создания теплого водяного пола своими руками включает трубопровод и специальный смесительный узел.
Сегодня для этого применяются трубы из сшитого полиэтилена, или традиционные из металлопластика. Они отличаются оптимальным сопротивлением, имеют хорошую проводимость тепла и гибкость. Трубопровод всегда устанавливают в цементную стяжку.
Для корректировки и поддержки комфортной температуры производят установку смесительного узла, который включает насос, смесители и коллекторы. Сегодня широко применяются теплые полы с наличием системы электрического подогрева и водяной теплый пол. Какой вариант является лучшим, каждый решает самостоятельно. Изучим все достоинства и недостатки водяного пола.
Достоинства:
- установка не предполагает значительных трат (это достаточно важно: покупка всего комплекса оборудования уже включает существенные денежные траты, поэтому всегда хочется максимально удешевить установку необходимой техники)
- элементы водяного теплого пола успешно совмещаются с разными видами отделки пола: не имеет значения, какой материал покрытия будет применяться; укладка водяного пола может происходить под ковролин, ламинат или линолеум
- теплый пол успешно работает автономно, так же есть возможность подключить его к котлу или центральному отоплению
- значительная экономия средств: в типовом помещении достигает 30 процентов, в здании с потолком высотой от трех метров экономия может достигать 50 процентов
- теплый водяной пол успешно заменяет другие отопительные приборы, что, позволяет эффективно отапливать площадь здания
- автономное отопление пола не зависит от проблем с питанием.
Недостатки:
1. вариант монтажа водяного пола хорошо подходит для установки в частном доме, поскольку для большинства городских квартир монтаж этой системы обогрева невозможен
2. В случае автономного отопления возможность менять температуру ограничена, а при центральном практически невозможна
3. существует риск протечки воды при возникновении повреждений труб;
Далее подробно рассмотрим, как создать систему теплого водяного пола своими руками.
Монтаж водяного пола
Существуют важные моменты, которые необходимо учитывать при создании качественного водяного пола.
Во-первых, не нужно обогревать холодный подвал или все комнаты на первом этаже, это в несколько раз увеличивает потери тепла. Поэтому под водяной теплый пол обычно устанавливают качественный изолирующий материал, для предотвращения лишних утечек энергии.
Во-вторых, полезное действие всей системы зависит от степени теплопроводности изолирующего, который обычно кладут над трубопроводом. Чем лучше его проводимость, тем надежнее он будет выполнять свои функции.
В-третьих, установку трубопровода необходимо производить в цементную стяжку. Это обязательное условие для защиты трубы от повреждений и увеличения площади обогрева, ведь трубы сами по себе имеют не очень большую площадь нагрева, а воздух всегда был хорошим теплоизолятором, поэтому соприкосновение горячих труб и стяжки делает шире поверхность нагрева.
Коллекторный шкаф: применение
Шкаф для коллекторов устанавливает стыковку трубопровода с системой отопления дома. В нем устанавливают регулировочные элементы. По сути это шкаф с большим количеством различных трубок, заглушек, вентилей и кранов внутри.
Этапы установки коллекторного шкафа:
Для установки шкафа на пол делают отверстие размером 60×40×12 см, и монтируют шкаф. В начале необходимо завести в него подающую и возвратную трубы. Подающая проводит в пол горячую воду, которая нагревается прямо от котла. Возвратная труба отводит воду и подает ее обратно в котел для следующего нагрева. За бесперебойность этой работы отвечает насос.
На обе трубы нужно смонтировать запорные вентили. Это пригодится при отключении одной комнаты от системы отопления. Для надежного соединения используются компрессионные фитинги.
Далее необходимо установить коллектор - это труба с ответвлениями. Вход коллектора подключают к вентилю, боковой выход подключается фитингами контуров теплого пола.
Выход оснащается либо обычной заглушкой, что является более простым вариантом, либо дополнительно устанавливается тройником со сливным краном и автоматическим отводом воздуха. Этот вариант лучше подходит для защиты от попадающего воздуха, а сливной кран эффективно сливает всю жидкость в случае необходимости - например, при ремонте.
В нашем магазине всегда можно купить коллекторный шкаф и все необходимые комплектующие.Все это можно купить уже в собранном виде, что очень удобно.
Подготовка к началу монтажа
Перед укладкой труб нужно подготовить поверхность. Вначале необходимо удалить весь мелкий мусор и идеально выровнять ее: одинаковая стяжка обеспечит ровное распределение тепла для теплого водяного пола, а для этого нужна идеально горизонтальная поверхность.
Далее необходимо создать изоляцию. Для этого применяют гидроизоляционную пленку, которую укладывают на всю поверхность. Это помогает избежать попадания конденсата с нижнего уровня.
После этого стены комнаты необходимо обклеить демпферной лентой, которая компенсирует тепловое расширение стяжки.
По внешнему виду и своей конструкции эти полосы похожи на простой скотч, поэтому прикрепить их достаточно просто. По ширине достаточно применить ленту в диапазоне 10-15 сантиметров.
Следующим важным этапом является укладка теплоизоляционного слоя. Толщина материала при укладке зависит от таких факторов, как местоположения дома и этажность, положение комнат. Для холодной комнаты на первом этаже необходим материал толщиной до двадцати сантиметров. Для второго и следующих этажей достаточно несколько сантиметров материала.
Какой материал для изоляции выбрать? Производители предлагают множество вариантов. Современные утеплители имеют равный уровень теплопроводности. Наиболее популярными видами являются стекловата, минеральная вата, пенобетон, и другие материалы.

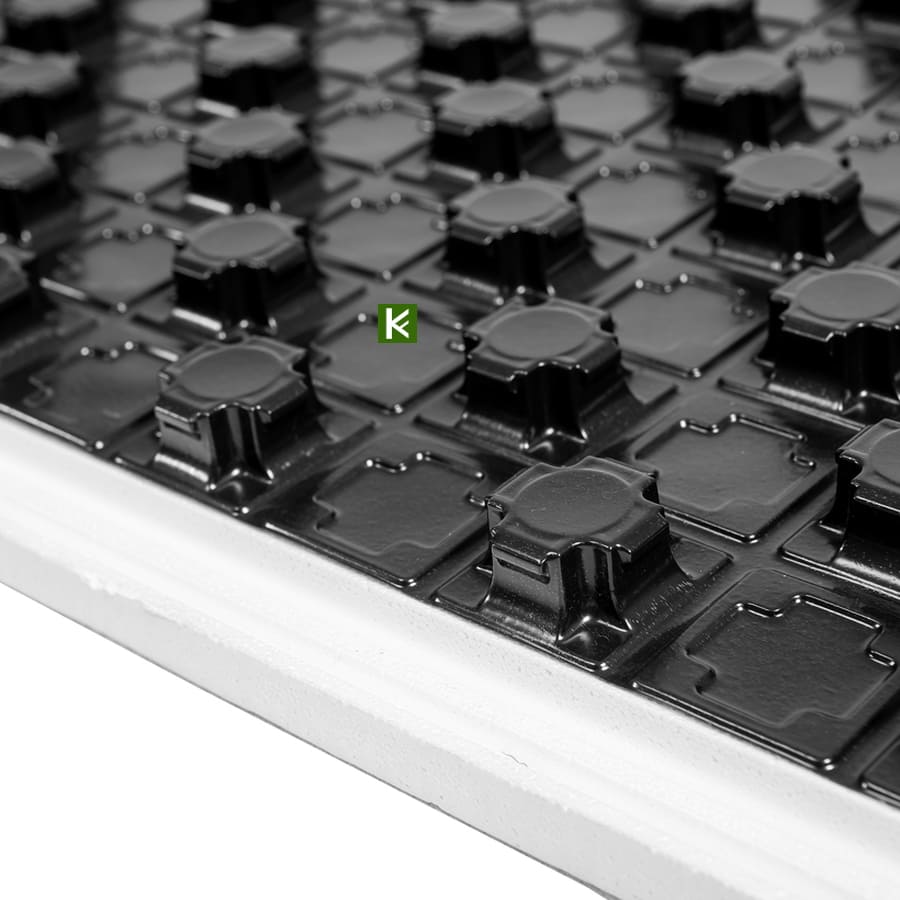

Для теплых полов водной конструкции специально созданы плиты с выступами под прокладку нагревательных элементов. Работая с таким теплоизоляционным материалом, намного проще устанавливать трубопровод.
Различные способы укладки труб
Существует несколько основных способов монтажа труб. Какой предпочесть - решать вам.
- Параллельный. Укладка происходит параллельно - трубы монтируют друг к другу. В результате выходит своеобразная «змейка». Этот метод подходит для средних и маленьких помещений. При этом температура будет наиболее сильной в начале трубы, поэтому начинать монтаж необходимо от окон или от наружных стен.
- Спиральный. Укладку начинают по спирали. При этом подающие и возвратные трубы идут параллельно. В результате выходит спираль и благодаря этому, горячая труба компенсирует температуру охлажденной соседней трубы. Этот способ станет оптимальным для загородных коттеджей.
Для установки теплого водяного пола покупаются трубы диаметром около 20 мм. Решающим фактором при этом будет качество материала и производитель. Теплый пол может служить долгие годы, если соблюдены все технические нюансы правильного монтажа и оборудования обладает хорошим качеством.
Как правильно закрепить трубы
Для крепления труб на изоляционный материал рядами укладывают сетку из арматуры. Трубы крепят при помощи прочной проволоки. Этот метод является более простым и доступным. Необходимо оставлять зазор в месте сцепки трубы с арматурой. Это позволяет избежать порчи и деформации труб в будущем.
Крепить трубы нужно на слой теплоизоляционного материала с помощью зажимов. Применение этого метода требует разметки перед началом работ.
Шаг при укладке составляет тридцать сантиметров. Отклонения от этих цифр обычно производят возле окон и дверей, а также наружных стен. Поскольку в этих местах увеличиваются тепловые потери, шаг уменьшают до пятнадцати сантиметров. При этом труба кладется на расстояние не более семи сантиметров от стены.
Рекомендуется, что бы длина трубы для одной комнаты составляла не более шестидесяти метров. Для установки большего метража нужен дополнительный коллектор. Из расчета на сто двадцать метров трубопровода – не менее двух коллекторов, на сто восемьдесят – не менее трех. Желательно, что бы каждый коллектор обслуживал примерно одинаковую площадь труб.
Как подключить водяной пол
Подключение водяного пола является последним этапом установки. При этом один край трубы монтируют к подающему коллектору, и начинают процесс полной укладки.
Изгибы лучше формировать из одного фрагмента, что позволяет убрать вероятность протеканий в области стыковки труб.
Второй край трубы монтируется к возвратному коллектору. После завершения работ систему испытывают водой под максимальным давлением, которое должно превышать рабочее примерно в полтора раза Это важно для проверки системы водоснабжения. Температура должна быть стабильной и постоянной. Если теплый пол проявил себя отлично, не произошло утечки, можно переходить к финальному этапу - окончательной заливке стяжки. Для этого можно приобрести специальную рабочую смесь, которая наиболее эффективно проводит тепло, и имеет наибольший коэффициент теплопроводности.
Для заливки пола среди всех строительных материалов уже давно разработаны уникальные смеси, которые наиболее эффективно проводят тепло. Минимальный размер стяжки обычно достигает трех сантиметров, максимальная может достигать семи. Заливку производят под максимальным давлением воды. Все инструкции по процессу заливки и время полного высыхания обычно указаны производителем на самой упаковке с материалом.
